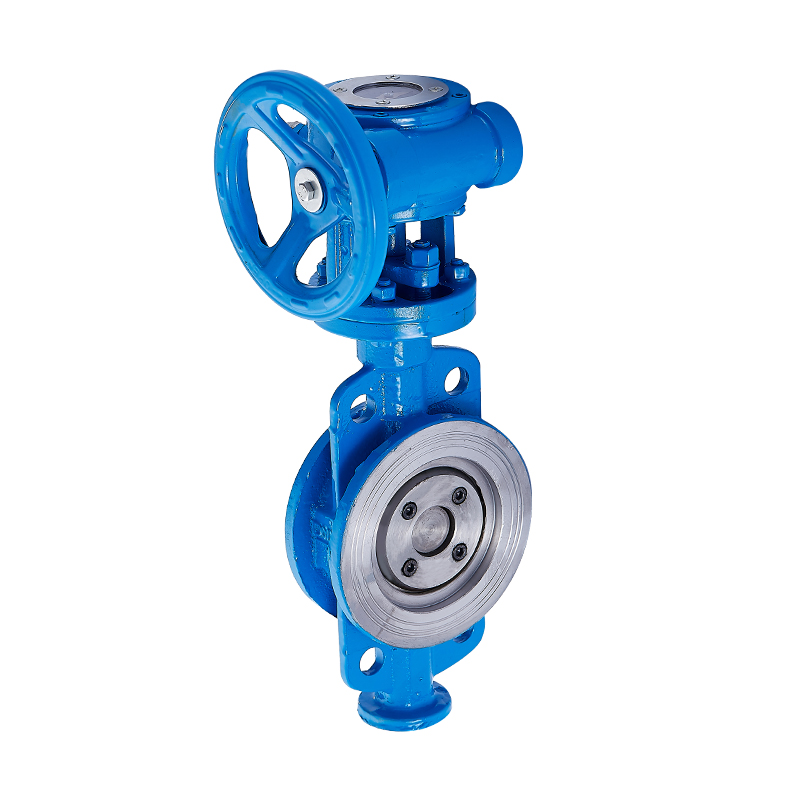

手動硬密封蝶閥
一、手動硬密封蝶閥 概述
適用介質：水、蒸汽、油品等。介質溫度≤300 ℃
二、手動硬密封蝶閥 主要外形連接尺寸
|
公稱通徑（DN） |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
|
L |
H1 |
H |
D1 |
4-Φ-M |
D1 |
4-Φ-M |
D1 |
4-Φ-M |
|
|
50 |
43 |
225 |
320 |
125 |
Φ18 |
125 |
Φ18 |
125 |
Φ18 |
|
65 |
46 |
245 |
350 |
145 |
Φ18 |
145 |
Φ18 |
145 |
Φ18 |
|
80 |
49 |
245 |
360 |
160 |
Φ18 |
160 |
Φ18 |
160 |
Φ18 |
|
100 |
56 |
270 |
400 |
180 |
Φ18 |
180 |
Φ18 |
190 |
Φ23 |
|
125 |
64 |
310 |
480 |
210 |
Φ18 |
210 |
Φ18 |
220 |
Φ25 |
|
150 |
70 |
315 |
520 |
240 |
Φ23 |
240 |
Φ23 |
250 |
Φ25 |
|
200 |
71 |
375 |
610 |
295 |
M20 |
295 |
M20 |
310 |
M22 |
|
250 |
76 |
405 |
670 |
350 |
M20 |
355 |
M22 |
370 |
M27 |
|
300 |
83 |
435 |
730 |
400 |
M20 |
410 |
M22 |
430 |
M27 |
|
350 |
92 |
500 |
830 |
460 |
M20 |
470 |
M22 |
490 |
M30 |
|
400 |
102 |
525 |
890 |
515 |
M22 |
525 |
M27 |
550 |
M30 |
|
450 |
114 |
580 |
970 |
565 |
M22 |
585 |
M27 |
600 |
M30 |
|
500 |
127 |
615 |
1040 |
620 |
M22 |
650 |
M30 |
660 |
M36 |
|
600 |
154 |
700 |
1190 |
725 |
M27 |
770 |
M36 |
770 |
M36 |
|
700 |
165 |
755 |
1300 |
840 |
M27 |
840 |
M36 |
875 |
M42 |
|
800 |
190 |
835 |
1450 |
950 |
M30 |
950 |
M36 |
990 |
M42 |
|
900 |
203 |
895 |
1580 |
1050 |
M30 |
1050 |
M36 |
1090 |
M48 |
|
1000 |
216 |
1000 |
1750 |
1160 |
M30 |
1170 |
M42 |
1210 |
M52 |
